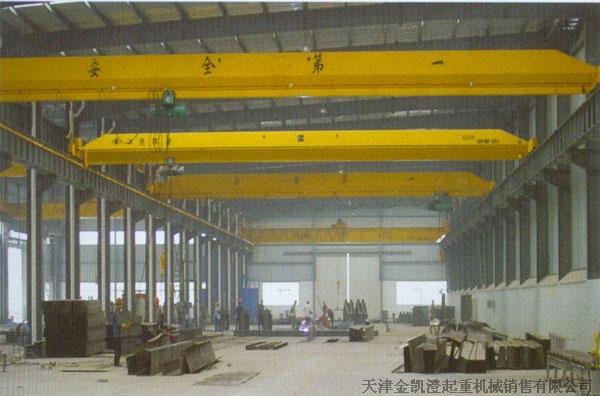

LBJ系列防爆電動單梁起重機，與HBJ系列隔爆型電動葫蘆、防爆控制箱及其它防爆電氣設備配套使用，在地面操作，是一種有軌運行的，輕小型起重機，其適用工作級別為A3～A5，起重量為1～10噸，跨度為7.5～ 22.5米，適用于工廠具有ⅡA、ⅡB、ⅡC級，溫度組別為T1～T4 組的可燃性氣體或蒸氣與空氣構成的爆炸性氣體混合物的場所。
起重量(t) | 1 | 2 | 3 | ||||||||||||||||
跨度(m) | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | |
操縱方式 | 地 操 | 地 操 | 地 操 | ||||||||||||||||
防爆標志 | ExdⅡBT4、ExdⅡCT4 | ExdⅡBT4、ExdⅡCT4 | ExdⅡBT4、ExdⅡCT4 | ||||||||||||||||
大車運行 | 運行速度(m/min) | 20 | 20 | 20 | |||||||||||||||
電機型號 | BYHZY1100S-4 | BYHZY1100S-4 | BYHZY1100S-4 | ||||||||||||||||
功率(kw) | 2×0.8 | 2×0.8 | 2×0.8 | ||||||||||||||||
轉速(r/min) | 1380 | 1380 | 1380 | ||||||||||||||||
車輪直徑(mm) | Φ270 | Φ270 | Φ270 | ||||||||||||||||
起升機構電動葫蘆及運行機構 | 電動葫蘆型式 | HBJ2 | HBJ2 | HBJ4 | |||||||||||||||
起升速度(m/min) | 10、10/16 | 5、5/0.8 | 8、8/1.3 | ||||||||||||||||
起升高度H(m) | 6.3、8、10、12.5、16、20 | 6.3、8、10、12.5、16、20 | 6.3、8、10、12.5、16、20 | ||||||||||||||||
運行速度(m/min) | 20 | 20 | 20 | ||||||||||||||||
電動機 | BYHZ1、BYHZY1 | BYHZ1、BYHZY1 | BYHZ1、BYHZY1 | ||||||||||||||||
工作級別 | A3～A5 | A3～A5 | A3～A5 | ||||||||||||||||
電 源 | 3相 50HZ 380V | 3相 50HZ 380V | 3相 50HZ 380V | ||||||||||||||||
軌道型號 | P38 | P38 | P43 | ||||||||||||||||
最大輪壓(KN) | 10.8 | 11.5 | 12.3 | 13.3 | 14.4 | 15.4 | 16.4 | 17.1 | 18.2 | 19.2 | 21.8 | 23.8 | 21.5 | 22.3 | 23.2 | 25.5 | 28.0 | 29.4 | |
自 重(Kg) | 1650 | 1920 | 2240 | 2620 | 3000 | 3410 | 1780 | 2050 | 2450 | 2850 | 3850 | 4670 | 1880 | 2180 | 2590 | 3450 | 4280 | 4830 | |
起重量(t) | 5 | 10 | |||||||||||
跨度(m) | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | |
操縱方式 | 地 操 | 地 操 | |||||||||||
防爆標志 | ExdⅡBT4、ExdⅡCT4 | ExdⅡBT4、ExdⅡCT4 | |||||||||||
大車運行 | 運行速度 | 20 | 20 | ||||||||||
電機型號 | BYHZY1100S-4 | BYHZY1100S-4 | |||||||||||
功率 | 2×0.8 | 2×0.8 | |||||||||||
轉速 | 1380 | 1380 | |||||||||||
車輪直徑 | Φ270 | Φ270 | |||||||||||
起升機構 | 電動葫蘆型式 | HBJ5 | HBJ5 | ||||||||||
起升速度 | 12、12/2 | 6、6/1 | |||||||||||
起升高度H | 6.3、8、10、12.5、16、20 | 6.3、8、10、12.5、16、20 | |||||||||||
運行速度 | 20 | 20 | |||||||||||
電動機 | BYHZ1、BYHZY1 | BYHZ1、BYHZY1 | |||||||||||
工作級別 | A3～A5 | ||||||||||||
電 源 | 3相 50HZ 380V | ||||||||||||
軌道型號 | P43 | ||||||||||||
最大輪壓(KN) | 32.8 | 33.6 | 35.7 | 37.6 | 39.3 | 42 | 64 | 68 | 71 | 73 | 77 | 79 | |
自 重(Kg) | 2140 | 2480 | 3270 | 4020 | 4570 | 5650 | 3500 | 4100 | 4800 | 5400 | 6700 | 7500 | |
